产品介绍

》产品概述

全新概念的YT-KZ3000系列开关柜智能操控装置，产品功能强大，使用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步的智能化、网络化、数字化，方便广大用户使用与操作。

》技术指标

●工作温度：-20~＋65℃；

●工作湿度：≤95％RH；

●介质强度：≥AC2000V；

●绝缘性能：≥100MΩ；

●抗电磁干扰性能：符合IEC255－22的标准规定；

●工作电压：AC85~265V/DC90~375V；

●湿度测量范围：0~100%RH；

●温度测量范围：-20＋80℃；

●湿度测量精度：±3.0%RH；

●温度测量精度：±1℃；

●通讯方式：RS485；

●通讯波特率：9600bps；

●数据格式：8个数据位 1个终止位无奇偶校验。

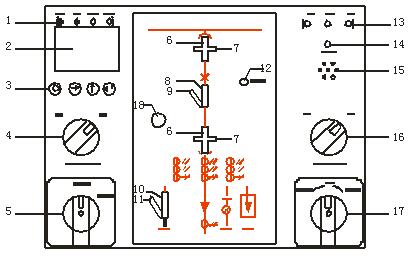

》模拟显示

1. 加热及加热开路指示

2. 液晶显示

3. 按键

4. 照明旋钮开关

5. 远方/就地转换开关

6. 手车工作位置指示

7. 手车试验位置指示

8. 断路器合指示

9. 断路器分指示

10. 接地刀合指示

11. 接地刀分指示

12. 储能指示（储能完毕）

13. 高压带电指示

14. 闭锁指示

15. 语音

16. 储能旋钮开关

17. 分合闸转换开关

》功能特点

◆带电显示及闭锁功能

●LED启辉电压（kV）：额定相电压×0.15-0.65；

●闭锁启控电压（kV）：额定相电压 ×0.65；

●当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

◆自动加热除湿控制

●可带 1-2 路温湿度传感器及输出接点，并且用户可根据需要在出厂时设定加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度大于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥45℃时，无条件停止加热，防止过热损伤；当加热器工作时，加热器1、加热器2指示灯亮，当加热器回路断线时，加热器1、加热器2指示灯相应闪烁。

◆智能语音防误提示功能

●当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”；

●接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”；

●断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”；

●当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”。

◆分合闸功能

●装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。

◆人体感应探头

●当有人站在柜前停留时，自动启动柜内照明、送电时带有语音提示。

◆触点及电缆测温功能

●本装置可以同时测量9个温度测试点（备注：触点测温装置一般为3点测温、6点测温、9点测温，具体要求可根据客户需求而定），当测量温度大于设定跳闸和告警值时，输出跳闸或告警信号。

◆通讯功能
