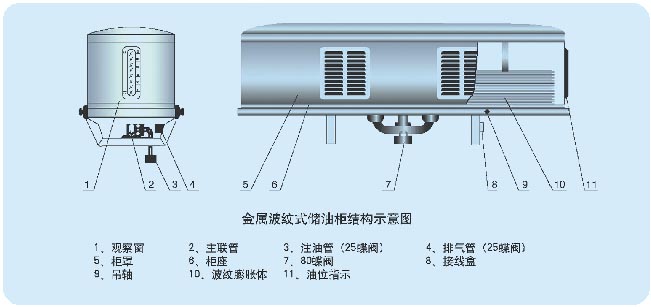

YTBP-N系列内油式金属波纹储油柜，采用先进的不锈钢波纹芯体体积补偿技术，在完全密封状态下实现变压器油体积补偿，满足变压器油因温度变化而产生的体积膨胀或收缩，能可靠地确保变压器油与空气隔离。该系列产品能有效防止变压器油吸湿受潮，并作为保护油质和容积补偿的装置，具有全密封、免维护、寿命长、无老化、耐磨损、补偿量大等特点，是胶囊式和双隔膜式储油柜的理想换代产品，适用于各种油浸式电力变压器、电抗器和电容器等电力设备。

YTBP-N系列内油式金属波纹储油柜，性能指标先进，技术成熟可靠。储油柜的油量是通过刻度形式显示，可以直观清晰地观察到油量变化情况，无假油位，高低油位带有报警提示。外形选择适合用户使用的传统方形结构，具有简洁、美观、大方等特点。储油柜内部设有滑轮装置，保证波纹膨胀体伸缩自如，运行平稳可靠。

》主要性能指标及特点

●波纹体上下往复循环动作满足储油柜30年全寿命周期。

●波纹体采用先进的超柔性不锈钢材料，变压器油在波纹体内，能有效防止变压器油的劣化。

●油位显示为新型窗式油位计，具有直观、准确、无假油位等优点。

●用真空泵将储油柜抽到压力不大于50Pa时，关闭真空泵阀持续30min后，波纹体不得有渗漏和永久变形。

●根据用户需求，储油柜柜罩可采用不锈钢材质制作。

●波纹体为全密封结构，保证了变压器油与外界完全隔离，真正实现了变压器的全密封，无须加装吸湿器。

●储油柜装有高低油位报警装置，也可根据用户需求采用多功能油温油位数显检测仪，输出4~20mA模拟信号，实现信号自动监测和远程监控的目的。

●由于储油柜在-30℃的环境温度下仍保持微正压工作状态，有效防止空气进入变压器箱体内，保护了变压器油的油质。

●储油柜的柜罩开有散热窗，其自身具有散热功能，提高了变压器的功效。

●本公司生产的波纹体储油柜技术指标均符合或优于JB/T6484-2005《变压器用储油柜》标准规定。

》内油式储油柜安装及注油

◆安装

●安装尺寸应与图中柜座柜脚所标注的尺寸一致。

●吊装到位后，对正柜脚安装孔，拧紧螺栓。

●安装到位后，首先要打开柜门，拆除压力释放阀锁片。

●拆掉波纹芯体包装物。

◆安装使用

●储油柜附有由用户提供尺寸的柜脚（支架），吊装时切记吊底座两侧上的 4 只吊柄（切勿吊其它部位），对正柜脚安装孔，拧紧螺栓。然后将所有连接管路接上，配装阀门后即可注油。注油时，要打开排气阀门，使储油柜芯体内空气顺利排出，直至排气管内流出的油内没有气泡后，将阀门关闭。注油可从注放油管处注油，也可从变压器本体注油口注油，由用户视具体情况自行决定。

●附件箱中零件的安装：拆去底部下接管的盲板，各零部件按图所示各就各位。联接主油管、蝶阀、三通及注放油管，注意排气管下截末端的密封装置暂不要拆（再次运输抽真空用），同时不要随意转动，以免损坏波纹管。试装后应将注放油管和排气管下截延伸至距地面1~1.5米处并由用户自己配截止阀（活门）。

●与变压器联接后整体检验：储油柜出厂时，已经过气密性检验，出厂时呈负压状态，无须再检。当变压器本体打正压检测时，务必关闭储油柜底部蝶阀，以免冲坏波纹芯体。

●与变压器本体连接加油：当变压器与储油柜连接后加油时，须将排气管的截止阀（活门）打开，使芯体内的空气顺利排出，直至空气排净，再将截止阀（活门）关闭。继续加油，可观察到波纹芯体在膨胀，红色指示板也由-30℃、0℃、+20℃逐渐升高，视当时气候决定加油量，加到所需油温为止。

◆注油

●准备所需设备、设施及必要的工具，如油泵、管路等。

●将各种阀门的盖板卸掉，管路安装到位，注放油管、排气装置延伸到合适位置。

●开始注油时，应打开排气装置，直至排气装置内有油排出，3 分钟后即可。可以选择从储油柜注油管处注油，也可在变压器本体注油接口注油。观察油位与当时的油温一致为准。

●储油柜出厂前已经过严格的密封试验，安装使用前无需再检漏。当变压器器身打正压检测密封性时，必须关闭储油柜下部蝶阀，待卸压后再打开。

》储存及运输

◆一般要求

●产品储存时，应在无腐蚀气体的库房内存放。

●要有运输、装卸过程中防止磕碰的有效措施。

◆内油式储油柜的特殊要求

●在储存和运输过程中，波纹芯体必须保持闭合状态。

●再次运输注意事项

A严禁储油柜载油运输。储油柜波纹芯体属弹性焊接体，运输过程必须呈负压状态，使之收缩抗震。波纹芯体内装油，波纹芯体处于膨胀状态，此状态在运输途中颠簸、摇晃，波纹芯体内的油将对波纹体侧壁产生冲击，波纹芯体及波纹软连管会撕裂、折断，将产生渗漏。

B再次运输时，必须抽真空。

C务必按A、B项操作、执行。

》产品型号及选用方法

◆产品型号定义

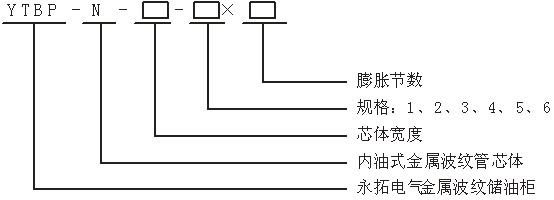

例如：型号YTBP-N-800-2×25产品，表示为保定市永拓电气设备制造有限公司生产的金属波纹式储油柜、内油式金属波纹管芯体、芯体宽度为800mm、规格为2型、储油柜膨胀节数25个。

◆选用方法

●储油柜型号、规格详见附表一“YTBP-N系列内油式金属波纹储油柜参数表”。

●储油柜型号、规格是根据变压器总油重和使用地区的常年最低和最高环境温度计算决定的。如：一台电力变压器总油重为21吨，运行在-25℃~ 45℃的环境温度中。在“YTBP-N系列内油式金属波纹储油柜参数表”中选取对应的储油柜。其产品型号为YTBP-N-1000-4×32。当油重为中间值时应选相邻油重较大的一档。同时也可根据用户具体要求进行特殊产品的设计计算。

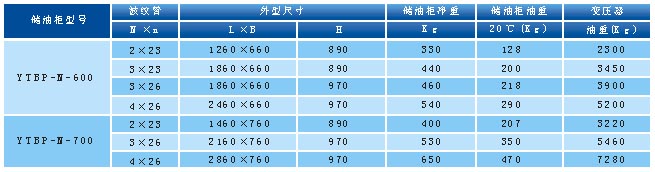

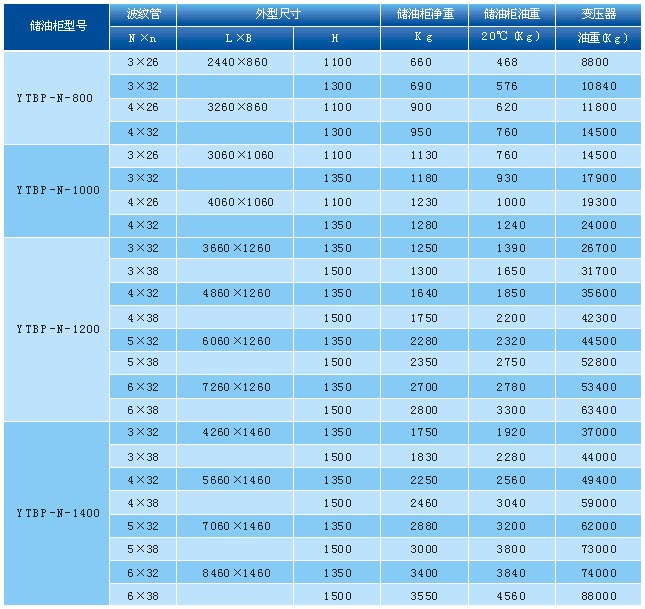

附表一：YTBP-N系列内油式金属波纹储油柜参数表

本金属波纹储油柜设计参数按变压器使用环境温度-25℃~ 45℃设计，如特殊规格要求，可另行核实设计。

》产品订货须知

◆变压器的总油重；

●变压器使用地区的最高和最低环境温度；

●与变压器连接的相关尺寸；

●其他特殊要求（如是否带有有载开关、储油柜外表漆种及颜色等）。
