卫星同步时钟系统是根据《华东电网统一时钟系统技术规范》、《上海电网GPS同步时钟系统技术原则和运行管理规定》和《电力系统时间同步技术规范》设计的同步时钟系统，它由同步时钟系统主时钟和同步时钟系统从时钟组成，可集中或单独组屏。该系统利用GPS（全球卫星定位系统）、北斗或IRIG-B（DC）码发送的秒同步信号和时间信息，向电力系统各种系统和自动化装置（如调度自动化系统、NCS系统、ECS系统、DCS系统、全厂辅控系统、微机继电保护装置、故障录波器、事件顺序记录装置、远动装置、计算机数据交换网、雷电定位系统等）提供精确的时间信息和时间同步信号。
◆用途
●系统结合美国GPS、中国北斗、俄罗斯格洛纳斯等技术特点并考虑了各种涉及国家安全的关联因素，实现了输入多源头（GPS、北斗、格洛纳斯、高精度守时、IRIG-B码基准等）、输出多制式（TTL、空接点、IRIG-B、差分、串口、网络、光纤等）、满足多设备(系统输出可以任意扩展，可以满足任何规模、任何方式的时间信号需求)的要求，可为电力、煤炭、轨道交通、石油化工、航道水运、邮电电信及相关领域的系统中需要接收时钟同步信号的装置及系统提供高精度、高稳定、高安全，高可靠的时间基准信号。
●用作各级电力公司（电力局）机关和所属调度所、发电厂、变电站等单位的挂钟。
◆特点
●与外同步时钟信号同步精度高，同步精度优于±0.2us。
●采用多同步源自适应同步技术，同步精度优于±0.2us。
●采用冗余结构
支持双GPS热备和双IRIG-B热备且装备有高精度守时时钟。同步时钟系统主时钟可同时接入GPS和1路IRIG-B码外同步信号，互为备用。同步时钟系统从时钟可同时接入2路IRIG-B码外同步信号，互为备用。主时钟和信号扩展装置都采用了冗余化配置，保证了GPS同步时钟系统的可靠性和稳定性。
●模块化设计，多种输出接口，使用灵活方便
可输出满足IEEE STD 1344-1995标准的IRIG-B（AC）码、IRIG-B（DC）码、以及可定义的时分秒脉冲空接点和时间报文信息，每12路为一组。2U装置最多可输出60路。
●采用2U 19”标准机箱，可单独组屏，支持光纤或电缆输入和输出，为将来卫星时间同步信号的扩展提供了方便，便于维护和管理。
●双CPU并行处理时间报文输出技术
时间报文输出采用了双CPU并行处理技术，串口报文发送时刻为秒的准时沿，误差不大于+0.2ms。
●高精度脉冲输出
脉冲输出采用脉冲大电流发生电路，使光电隔离空接点能输出高精度的脉冲信号，误差不大于3us。
●高精度守时时钟。
●采用闭环控制守时技术实现高精度守时时钟，采用OCXO 守时精度可达到0.6us/min，采用TCXO 守时精度可达到15us/min。
●采用无过冲IRIG-B（AC）码产生技术，产生高精度的IRIG-B（AC）码，精度可达5us。
●支持NTP（Network Time Protocol，网络时间协议）版本4。
●LED显示日期和时间及外同步信息，具有电网频率测量功能。
●所有信号输出口均经过光电隔离，电磁抗干扰达到III级标准。
●有监视本装置运行状态的告警接点输出， 包括电源消失告警、外同步信号消失告警、以及本装置自检异常告警。
●多卫星系统接入以及不同系统间的无缝切换， 保证了授时系统的安全性及可靠性。目前支持接入GPS、北斗、格洛纳斯等卫星系统。
●适应更多的组网方式,互备方式、主从方式等。 灵活多变的组网模式，适用于双钟或多钟互备、子母钟等方式。
●设备运行状态可通过104规约上传到调度中心。

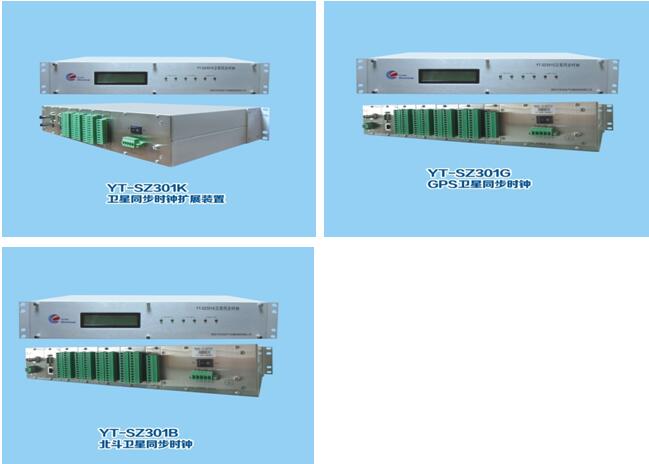

例如：型号为YT-SZ301B产品， 表示为保定市永拓电气设备制造有限公司生产的北斗卫星同步时钟装置。
◆装置的结构
●卫星同步时钟系统由同步时钟系统主时钟和同步时钟系统从时钟组成。系统采用模块化设计，同步时钟系统主时钟和同步时钟系统从时钟都由CPU模块、接收模块、电源模块、LED显示器和输出接口模块组成。

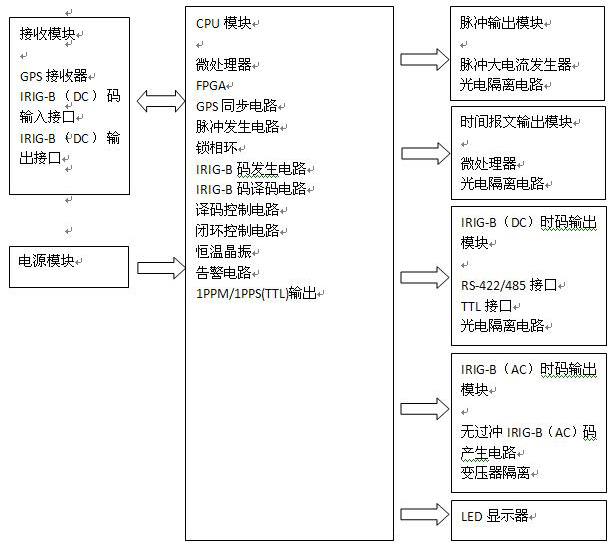

●装置整体结构图如图:
◆机箱
●卫星同步时钟系统主时钟和卫星同步时钟系统从时钟都采用标准19″机架式机箱，能牢固安装在配电盘内立柱上，高度为2U。机箱外壳有可靠接地点。
●外形尺寸：482.6mm（W）×260mm（L）×88.1mm（H）（2U）。
●颜 色：计算机灰。
●重 量：5kg。
●如对外形尺寸有特殊需求可联系我公司定制。
◆设备工作环境
●工作温度：-25℃~ +55℃。
●储存温度：-40℃~ +85℃。
●湿 度：5％~95%，不结露。
◆供电电源
●卫星同步时钟装置采用交直流共用方式供电。
●交流电源
●额定电压：单相AC85-265V；
●频 率：50Hz，允许偏差± 5Hz；
●波 形：正弦，波形畸变不大于5%。
●直流电源
●额定电压：DC100~280V；
●纹波系数：≤5%；
●防 护：防浪涌、输入滤波。
◆功率消耗
●不大于50W。
◆平均无故障间隔时间MTBF
●正常使用条件下无须维护。
●MTBF：在正常使用条件下不小于50000h。
◆电磁兼容性
●装置在变电站保护室和控制室的电磁场环境下能正常工作， 符合“GB/T13926-1992 工业过程测量和控制装置的电磁兼容性” 中有关规定的要求，达到Ⅳ级标准。
●绝缘性能： GB/T13926-2002 Ⅳ级。
●抗高频干扰： GB/T 15153.1-1998 Ⅳ级。
●抗快速瞬变干扰：GB/T 17626.4-1998 Ⅳ级。
●抗静电放电干扰：GB/T 15153.1-1998 Ⅳ级。
● 抗工频磁场干扰： GB/T 17626.8-1998 Ⅴ级。
●抗脉冲磁场干扰： GB/T 17626.9-1998 Ⅴ级。
●抗阻尼振荡磁场干扰： GB/T 17626.10-1998 Ⅴ级。
●抗射频电磁场辐射干扰： GB/T 17626.3-1998 Ⅳ级。
●抗浪涌干扰： GB/T 15153.1-1998 Ⅳ级。
◆天线及避雷器
●接收天线和安装底座配套。
●接收器尺寸：直径95（mm）×高度128（mm）。
●底座尺寸： 直径100（mm）×高度200（mm）。
●底座安装方式：膨胀螺丝，内径24（mm）×高度60（mm）。
●底座安装位置：屋顶，可见大部分天空。
●重量（包括安装底座）：3 kg。
●同轴电缆：RG-59 /RG-58型，标准长度30m、50m、80m、100m或用户指定。
●天线工作环境
工作温度：-40℃~ +80℃；
储存温度：-45℃~ +90℃；
湿 度：100%，结露。
● GPS接收器的指标
●频率：1575.42MHz（L1信号）；
●接收灵敏度：<-165 dBW ；
●同时跟踪：多至12个卫星 ；
●装置冷起动时，不少于3颗卫星；
●捕获时间：重新捕获<2S；
装置热起动时<15S；
装置冷起动时<35S；
●1PPS精度：优于200ns（绝对值）；
●内部电池：内部电池为GPS接收模块的存储器提供备用电源；
●电池类型：锂电池；
●电池寿命：不小于25000小时。
● 北斗接收器的指标
●接收信号
频率：2491.75±4.08MHz（谱零点带宽）；
功率：C=-157.6dBW（天线口面I支路信号功率）；
仰角：10°~75°;
接收载波频偏：≤±500Hz（C=-157.6dBW）；
接收伪码频偏：≤±0.2Hz （C=-157.6dBW）；
●天线
接收：极化方式，右旋圆极化；
波束宽度：E：10°~75° A：0°~360°；
圆极化轴比：≤2；
电压驻波比：≤1.5：1；
●在-127.6dBm时，接收信号误码率：≤1×10-5；
●接收灵敏度：－127.6dBm；
●定时精度（单向）：≤100ns（1σ）。

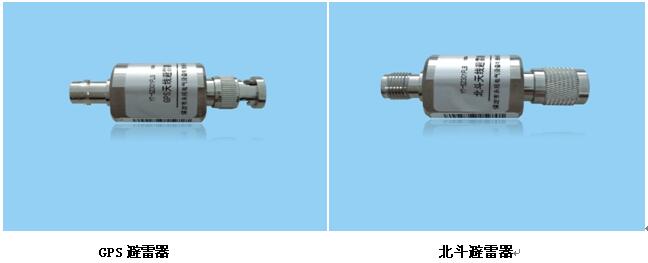

●避雷器
●应用及特点：
这是一种特定频带采用 BNC 或 TNC 连接头的同轴系统避雷器，用于防护系统内各种通信设备的感应雷电防护，特别是来自天线馈线的感应雷击，具有频带宽、插损小、残压低、寿命长、安装方便等特点；

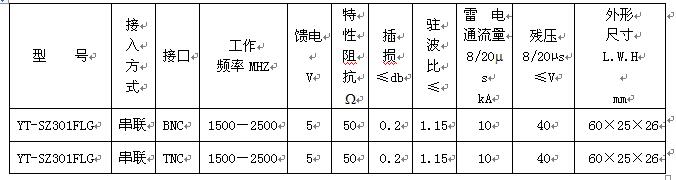

●技术参数：
●安装及维护：
1、天馈避雷器应串联在天线到通信设备之间的同轴馈线上。如图所示：
2、避雷器的接地线必须就近牢固而可靠的接在防感应雷的接地母线上或接设备的保护地上，接地电阻≤4Ω。
3、故障判断：
本产品无需特别维护，若发现信号明显衰减，可取掉避雷器检查，若设备恢复正常即证明是避雷器已坏，应更换避雷器。
序号
项 目
外接同步源名称
GPS
BD
IRIG-B(DC)
1
1PPS准确度(TTL)
≤ ± 0.1us
≤ ±0.2us
2
1PPS脉宽(TTL)
78ms
约78ms
3
1PPS前沿时间(TTL)
< 0.025us
4
1PPM准确度(TTL)
≤ ± 0.2us
≤ 0.3us
5
1PPM脉宽(TTL)
6
1PPM前沿时间(TTL)
7
IRIG-B(DC)准确度
≤ 0.2us
8
IRIG-B(AC)准确度
≤ 5us
9
守时时钟稳定度
< 0.6us/min
10
NTP网络时间精度
≤ 10ms（典型值）
IRIG-B(DC)_1
IRIG-B(DC)_2
≤ ±0.3us
≤ ± 0.3μs
≤ 0.3μs
≤ 5μs
◆ 接收输入模块
接收模块主要完成接收GPS信号和满足IEEE STD 1344-1995 标准的IRIG-B（DC）信号功能。卫星同步时钟系统主时钟接收模块有G1/G4 INPUT UNIT 2种模块可供选择，卫星同步时钟系统从时钟接收模块有G2/G3 INPUT UNIT 2种模块可供选择。
●G1 INPUT UNIT：
●支持1路GPS输入和1路IRIG-B（DC RS-422）时码输入，用于卫星同步时钟系统主时钟；
●GPS ANT：GPS天线输入，对应输入通道IN1；
●IRIG-B IN：双机热备IRIG-B（DC RS-422电平） 输入接口，对应输入通道IN2，+ 端为R+，- 端为R-。
●G2 INPUT UNIT：
●支持2路IRIG-B（DC RS-422）时码输入，用于卫星同步时钟系统扩展装置；
●IRIG-B IN1：IRIG-B（RS-422电平）输入接口，对应输入通道IN1，+端为R+，-端为R-；
●IRIG-B IN2：IRIG-B（RS-422电平）输入接口，对应输入通道IN2，+端为R+，-端为R-。
●G3 INPUT UNIT：
●支持2路ST 多模光纤IRIG-B（DC）时码输入，用于卫星同步时钟系统扩展装置；
●OB1：双机热备ST 多模光纤IRIG-B输入接口，对应输入通道IN1；
●OB2：双机热备ST 多模光纤IRIG-B输入接口，对应输入通道IN2。
●G4 INPUT UNIT
●支持1路BD输入和1路IRIG-B（DC RS-422）时码输入，用于卫星同步时钟系统主时钟；
●BD ANT：BD天线输入，对应输入通道IN1；
●IRIG-B IN：双机热备IRIG-B（DC RS-422电平）输入接口，对应输入通道IN2，+ 端为R+，- 端为R-。
北斗初始化设置
●RXD：北斗初始化设置的数据接收，RS-232；
●TXD：北斗初始化设置的数据发送，RS-232；
●GND：北斗初始化设置的信号地，RS-232。
◆ IRIG-B时码输出模块
●B1 IRIG-B UNIT:
输出12路满足IEEE STD 1344-1995 标准的IRIG-B(DC RS-422)时码接口,可驱动不少于8台标准IRIG-B(DC RS-422)设备。
●01～12：12路IRIG-B(DC RS-422)输出，＋为T+,-为T-。
●B2 IRIG-B UNIT:
输出12路满足IEEE STD 1344-1995 标准的IRIG-B（DC无源空节点）时码.
●01～12：12路IRIG-B（DC RS-422）输出，＋为C极，-为E极。
● B3 IRIG-B UNIT:
IRIG-B（AC）时码输出模块输出12路IRIG-B（AC）时码，可设为2：1～6：1，缺省值为3：1。高电压峰峰值默认为6V。
IRIG-B（AC）时码输出模块采用了无过冲IRIG-B（AC）码产生技术，使IRIG-B（AC）时码的精度达到5us。
●01~12：12路IRIG-B（AC）输出。
●B4 IRIG-B UNIT:
●OB1、OB2： 2路ST多模光纤IRIG-B输出接口，可通过内部跳针设置为1PPS/1PPM或串口报文输出。
●01～04：4路IRIG-B（DC RS-422）输出，＋为T+，-为T-。
● B5 IRIG-B UNIT:
●OB1、OB2 、OB3、OB4： 4路ST多模光纤IRIG-B输出接口，可通过内部跳针设置为PPS/PPM或串口报文（华东规范或广东规范）输出。
●P1 PULSE UNIT:
●01～12: 12路分秒脉冲空节点输出，+ 端为C极，- 端为E极。每路接点电压可接24VDC或250VDC。
● P2 PULSE UNIT:
●01～12: 12路分秒脉冲24V有源节点输出，+ 端为24V信号，- 端为24V地。
●P3 PULSE UNIT:
●01～12: 12路差分分秒脉冲（RS-422电平）输出，＋为T+，-为T-。
●P4 PULSE UNIT
●01～12: 12路分秒脉冲TTL电平输出，+ 端为信号，- 端为GND。
●S1 SERIAL UNIT:
●时间报文输出模块通过串口输出日期、北京时间等信息，有6路RS－232C接口和6路RS-422接口。
●01~06: 6路RS-422串口输出，+ 端为T+，- 端为T-；
●07~12: 6路RS-232C串口输出，+ 端为TXD，- 端为GND。
◆ 网络模块
●N6 NTP SERVER UNIT
●支持NTP标准网络时间同步协议输出时间信息。
●NTP1：1路10/100 M RJ-45 SNTP网络接口；
●LINK：网络连接指示灯，已连接绿灯亮；无连接绿灯灭；
●RUN：网络模块运行黄色指示灯，闪烁：模块运行正常；
亮或灭：模块运行异常；
●COM1：网络地址、子网掩码和网关设置串口，RS-232电平，DB9-M接口；2脚为RXD，3脚为TXD，5脚为GND。
◆报警模块
● A1 ALARM UNIT：
PPS/PPM/PPH：多用测试接口，+ 端为信号，- 端为地，TTL电平，如果为内部规约输出时，接口为RS-422，+为T+，-为T-，通过跳线设置可以选择测试脉冲、IRIG-B输出或内部规约输出。
监视本机运行状态的告警接点输出，包括：
●POWER ALARM：电源消失告警；
●IN1 ALARM：第一路时间源信号异常告警；
●IN2 ALARM：第二路时间源信号异常告警；
●DEVICE ALARM：本装置自检异常告警。
●继电器闭合：报警状态；
断开：正常状态。
◆ 如上述模块无法满足要求可联系我公司按要求定制。

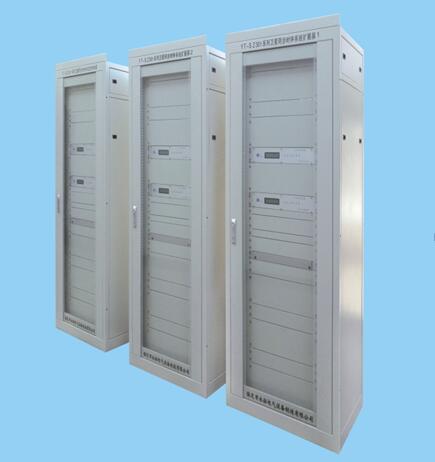

风力发电及光伏发电卫星同步时钟系统一般需要的时间同步信号有分脉冲及秒脉冲空接点、IRIG-B（DC RS-422）时码、串口RS232或RS422时间报文、NTP标准网络时间、ST多模光纤IRIG-B时码等。该卫星同步时钟系统一般由单屏组装，安装于继电保护室，其中配置一台YT-SZ301G主时钟和一台YT-SZ301B主时钟，每台主时钟接收自身天线的卫星时间信号，两台主时钟通过IRIG-B（DC RS-422）时码连接互为备用。

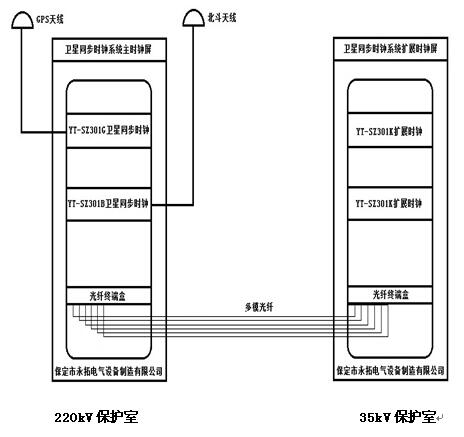

变电站卫星同步时钟系统一般需要的时间同步信号有分脉冲及秒脉冲空接点、IRIG-B（DCRS-422）时码、串口RS232或RS422时间报文、NTP标准网络时间、ST多模光纤IRIG-B时码等。该卫星同步时钟系统一般由双屏组装，分别安装于220kV保护室和35kV保护室，其中220kV保护室主时钟屏配置一台YT-SZ301G主时钟和一台YT-SZ301B主时钟，每台主时钟接收自身天线的卫星时间信号，两台主时钟通过 IRIG-B（DCRS-422）时码连接互为备用。35kV 保护室扩展时钟屏配置两台 YT-SZ301K 扩展时钟，分别接收两台主时钟的时间基准信息。主时钟屏与扩展时钟屏间通过光纤相互连接。

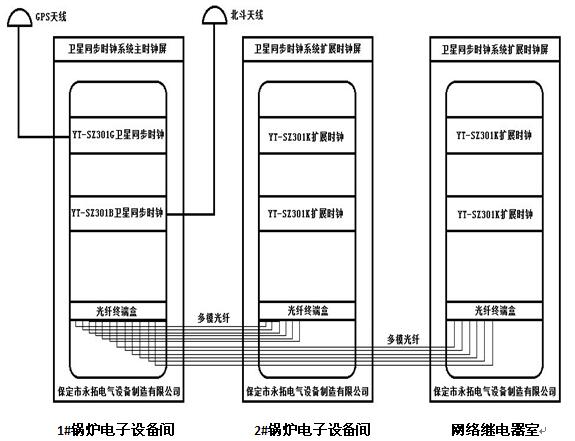

发电厂卫星同步时钟系统一般需要的时间同步信号有分脉冲及秒脉冲空接点、IRIG-B（DC RS-422）时码、串口RS232或RS422时间报文、NTP标准网络时间、ST多模光纤IRIG-B时码等。该卫星同步时钟系统一般由多屏组装，主时钟屏配置一台YT-SZ301G主时钟和一台YT-SZ301B主时钟，每台主时钟接收自身天线的卫星时间信号，两台主时钟通过IRIG-B（DC RS-422）时码连接互为备用。屏体的安装位置一般在1# 锅炉电子设备间、2# 锅炉电子设备间、网络继电器室等。主时钟屏与扩展时钟屏间通过光纤相互连接。
